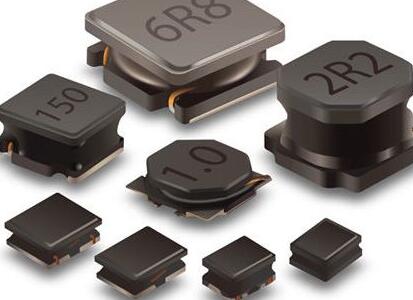

貼片電感作為現代電子設備中不可或缺的元件，其電感值的準確測量對于電路的穩定性和性能至關重要。本文將詳細介紹幾種常用的貼片電感電感值測量方法，幫助讀者更好地理解和應用這些技術。

一、使用萬用表測量

萬用表是電子工程師最常用的測量工具之一，其電感檔可以直接用于測量貼片電感的電感值。

準備工具：確保你有一臺精度較高的數字萬用表，并熟悉其操作規則。

設置檔位：將萬用表的功能旋鈕旋轉到電感(L)檔位。

連接電感：使用萬用表附帶的測試夾或探針，將兩個夾子分別夾在貼片電感的兩端。

讀取數據：觀察萬用表顯示屏上的讀數，即為貼片電感的電感值。需要注意的是，由于貼片電感的精度較高，一般誤差在正負10%~20%左右，因此測量結果僅供參考。

二、使用數字電橋測量

數字電橋是一種精密的電學儀器，可用于測量電感、電容、電阻等多種電學參數。

準備工具：數字電橋、標準電感、測試夾具。

連接電路：將貼片電感與標準電感串聯起來，然后接入數字電橋的輸入端。

設置參數：根據數字電橋的操作說明，設置合適的測量參數，如測量頻率、量程等。

讀取數據：數字電橋?qū)⒆詣佑嬎悴@示貼片電感的電感值。

三、使用示波器測量

示波器是一種高端的電子測量儀器，可用于觀察和分析電信號的波形。

準備工具：示波器、標準電感、測試夾具。

連接電路：同樣將貼片電感與標準電感串聯起來，然后接入示波器的輸入端。

設置參數：在示波器上設置合適的觸發方式、時間基準和電壓量程。

觀察波形：向貼片電感施加交流信號，觀察示波器上的波形變化。通過測量波形的周期和幅度，可以計算出貼片電感的電感值。

四、使用掃頻儀測量

掃頻儀是一種用于測量電路頻率響應的儀器，也可用于測量電感值。

準備工具：掃頻儀、標準電感、測試夾具。

連接電路：將貼片電感與標準電感串聯起來，接入掃頻儀的輸入端。

設置參數：在掃頻儀上設置掃描范圍、掃描速度和幅度等參數。

讀取數據：啟動掃頻儀，觀察其顯示屏上的頻率響應曲線。通過測量曲線的峰值頻率和對應的幅度，可以計算出貼片電感的電感值。

注意事項

選擇合適的測量儀器：根據測量精度和測量范圍的要求，選擇合適的測量儀器。

正確連接電路：確保測試夾具和磁性探頭的正確安裝與定位，以獲取最準確的結果。

設置合適的參數：在使用測量軟件或儀器時，應正確設置各項參數，如測量頻率、量程等。

多次測量取平均值：為了提高測量精度，建議多次測量并取平均值作為最終結果。

綜上所述，貼片電感的電感值測量方法有多種，包括使用萬用表、數字電橋、示波器和掃頻儀等。在實際應用中，應根據具體需求和條件選擇合適的測量方法，并遵循相應的操作步驟和注意事項，以確保測量結果的準確性和可靠性。
